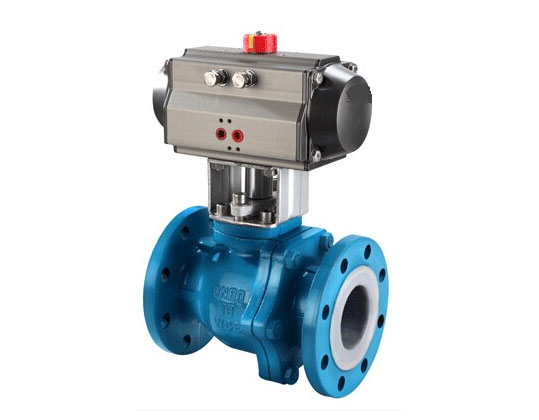

    • 襯氟氣動球閥


襯氟氣動球閥概述

襯氟氣動球閥,由氣動活塞式執行機構和O型襯氟球閥組成。

閥體內腔及碟板均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯,故具有可靠的耐腐蝕性和密封性。

主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。

襯氟氣動球閥主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。廣泛應用于食品、環保、輕工、石油、造紙、化工、輕紡、電力等行業的自動調節與遠程控制系統中。


襯氟氣動球閥3大優點

1、閥體與閥桿之間帶防靜電裝置,閥桿防爆出裝置設計,可適用多種惡劣場合選型。造型美觀,質量可靠等優點。

2、閥體設計,鑄造均采用臺灣的先進工藝,具有結構合理。能達到氣泡級密封,啟閉力矩小,使用壽命長。

3、具有功能強、體積小、輕便宜人、泄露量低、性能可靠、配套簡單、流通能力大,也適合于介質是粘稠,含顆粒,纖維性質的場合。


襯氟氣動球閥連接方式

連接方式:法蘭連接


襯氟氣動球閥閥體

型 式:直通鑄造球型閥

公稱通徑:15~300mm

公稱壓力:PN1.0、1.6Mpa

法蘭標準:JB/T79.1-94、79.2-94等

材 料:ZG230-450襯F46

上閥蓋:與閥體一起鑄造

工作溫度:-40~+180℃;

壓蓋型式:螺栓壓緊式

填 料:聚四氟乙烯填料

襯氟氣動球閥內組件

閥芯型式:球型閥芯

閥芯材料:2Cr13襯F46

流量特性:近似等百分比

額定行程:全開90°

襯氟氣動球閥執行機構

型 式:AT/SR、AW/AWS、GTD/GTE雙作用、單作用活塞式執行機構

供氣壓力:0.3~0.8Mpa

氣源接口:G1/4〞、G1/8〞、G3/8〞、G1/2〞

環境溫度:-30~+70℃

襯氟氣動球閥作用型式

單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)

雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)

襯氟氣動球閥附件

定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構



襯氟氣動球閥基本型號


手動

Q41F4(全襯里)

氣動

Q641F4(全襯里)

Q41F3(全襯里)

Q641F3(全襯里)

Q41F46(全襯里)

Q641F46(全襯里)

渦輪傳動

Q341F4(全襯里)

電動

Q941F4(全襯里)

Q341F3(全襯里)

Q941F3(全襯里)

Q341F46(全襯里)

Q941F46(全襯里)




襯氟氣動球閥執行標準

設計與制造

GB/T 12237

結構長度

GB/T 12221

法蘭尺寸

GB/T 9113.1(或按合同要求)

壓力試驗

GB/T 13927

標志

GB/T 12220

供貨

GB/T 12252




襯氟氣動球閥結構圖、拆解圖

襯氟氣動球閥


襯氟氣動球閥主要連接尺寸及重量表

PN:1.0MPa

 DN

L

D

D1

D2

f

b

Z-d

15

135

95

65

45

2

16

4-14

20

140

105

75

58

2

18

4-14

25

150

115

85

68

2

18

4-14

32

165

135

100

78

3

18

4-18

40

180

145

110

88

3

18

4-18

50

200

160

125

102

3

18

4-18

65

220

180

145

122

3

18

8-18

80

250

195

160

138

3

20

8-18

100

280

215

180

158

3

20

8-18

125

320

245

210

188

3

22

8-18

150

360

280

240

212

3

22

8-23

200

400

335

295

268

3

24

8-23

250

450

390

350

320

3

26

12-23

300

610

440

400

370

4

26

12-23

350

686

500

460

430

4

26

16-23

400

762

565

515

482

4

30

16-26


PN: 1.6MPa

DN

L

D

D1

D2

f

b

Z-d

15

135

95

65

45

2

16

4-14

20

140

105

75

58

2

18

4-14

25

150

115

85

68

2

18

4-14

32

165

135

100

78

3

18

4-18

40

180

145

110

88

3

18

4-18

50

200

160

125

102

3

18

4-18

65

220

180

145

122

3

18

8-18

80

250

195

160

138

3

20

8-18

100

280

215

180

158

3

20

8-18

125

320

245

210

188

3

22

8-18

150

360

280

240

212

3

22

8-23

200

400

335

295

268

3

24

12-23

250

450

405

355

320

3

26

12-26

300

610

460

410

378

4

28

12-26

350

686

520

470

438

4

30

16-26

400

762

580

525

485

4

32

16-30


PN:2.5MPa

DN

L

D

D1

D2

f

b

Z-d

15

135

95

65

45

2

16

4-14

20

140

105

75

55

2

16

4-14

25

150

115

85

65

2

16

4-14

32

165

135

100

78

2

18

4-18

40

180

145

110

85

3

18

4-18

50

200

160

125

100

3

20

4-18

65

220

180

145

120

3

22

8-18

80

250

195

160

135

3

22

8-18

100

280

230

190

160

3

24

8-23

125

320

270

220

188

3

28

8-25

150

360

300

250

218

3

30

8-25

200

400

360

310

278

3

34

12-25

250

450

425

370

332

3

36

12-30

300

610

485

430

390

4

40

12-30

350

686

550

490

448

4

44

16-34
