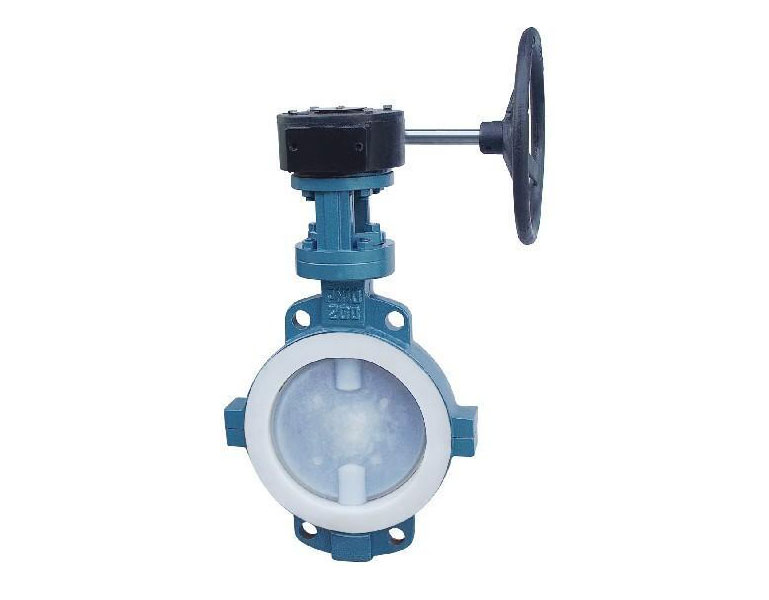

    • 襯氟蝶閥(對夾式)



襯氟蝶閥產品簡介

一、襯氟蝶閥概述


襯氟蝶閥是采用閥桿一起轉動的蝶板做啟閉件,用以實現閥門的開啟、關閉與調節。襯四氟蝶閥是襯氟蝶閥其中的一種,襯里蝶閥閥體采用分體式組合。便于裝配和密封調節,閥門工作時只有全氟塑料閥座與襯氟塑料蝶板與介質接觸。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,完全達到介質的零泄漏,該閥門體積小、重量輕、結構緊湊、開關迅速、外形美觀、工藝合理、性能可靠、操作輕便,使用壽命長。
該閥門可承受除熔融堿金屬和元素氟以外的任何腐蝕性介質,是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電、環保等系統的氣體、液體、半流體的管路和容器上做快速切斷和調節設備使用的理想產品。

襯里材料:PTFE、FEP、PFA、GXPO等。
連接形式:對夾式、法蘭式、凸耳式連接。
驅動方式:手動、蝸輪、電動、氣動、液動。

、襯氟蝶閥產品特性

高耐腐蝕性·耐久性

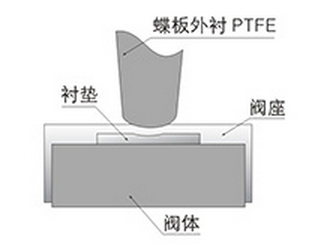

特氟隆(PTFE·PFA)所具有的高耐腐蝕性和防止流體附著的性質最適合于強酸、天然氣、食品等的流體。并且防止流體滯留的獨特內部構造.更加確保了制品的耐久性和清潔。采用新方式的閥體封條閥門本體安裝備份橡膠,因橡膠的壓縮反力,使閥板的外圍被閥體反彈墊所包覆。并且,為了提高密封性,閥體中心部向內側稍微隆起。閥板緊密地被封?。蛊渚哂辛己玫拿芊庑?。

高耐熱性·耐壓性能抵抗惡劣的環境

150℃、1 0MPa的條件下.密封性保持不變并且能維持操作性.即使是惡劣的環境也能使用。

防止液體滲漏的三重封條結構

1次是閥板和閥座間過盈實現密封:2次封條是0形圈:3次是錐度的壓力而產生的密封。三重的密封結構完全阻止了介質的滲漏。





襯氟蝶閥其他信息


結構特點:

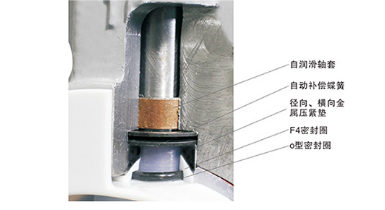

技術性能規范:

設計標準

HG/T 3704,GB/T 12238

API 608

結構長度

HG/T 3704,GB/T 12221

ASMEB 16.10

法蘭形式尺寸

HG/T 20592,GB/T 9119

ASMEB 16.5,JISB2220

檢驗與試驗

GB/T 13927,JB/T 9092

API 598

公稱壓力(MPa)

1

1.6

150Lb

實驗壓力(MPa)

殼體試壓

1.5

1.5

1.5

高圧密封

1.1

1.1

1.1

低壓密封

0.6

0.6

0.6

適用溫度(℃)

PTFE:30-180   PFA:30-200    FEP:30-150    GXPO:10-80

適用介質

鹽酸、硝酸、氫氟酸、液氯、硫酸、王水等強腐蝕性介質

注:襯氟閥門殼體試壓和密封按照上表測試,測試標準僅供參考通用閥門標準。高壓力特殊情況協商處理。

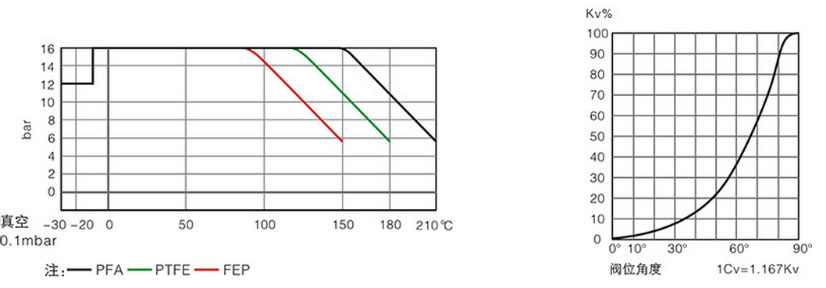

壓力溫度曲線:


90度開CV值表:

(mm)

CV

50

210

65

210

80

410

100

710

125

1150

150

1750

200

3550

250

5100

300

8870

350

9200

400

14500

450

20100

500

22000

600

31000

700

39500

800

51750

900

63600



襯氟蝶閥結構圖




連接尺寸表


HG/T 20592(單位:mm)

DN

NPS

L1

PN1.0MPa

PN1.6MPa

D2

H1

H2

A

對夾

D1

Z-d

D1

Z-d

40

1 1/2

40

110

4-18

110

4-18

70

60

90

78

50

2

43

125

4-18

125

4-18

90

70

112

96

65

2 1/2

46

145

4-18

145

4-18

110

80

125

112

80

3

46

160

8-18

160

8-18

130

89

135

130

100

4

52

180

8-18

180

8-18

148

105.5

142

150

125

5

56

210

8-18

210

8-18

181

121

165

178

150

6

56

240

8-22

240

8-22

202

145

180

206

200

8

60

295

8-22

295

12-22

263

177

228

260

250

10

68

350

12-22

355

12-26

313

205

278

317

300

12

78

400

12-22

410

12-26

368

235

295

367

350

14

78

460

16-22

470

16-26

415

260

341

466

400

16

102

515

16-26

525

16-30

484

299

390

495

450

18

114

565

20-26

585

20-30

519

320

442

630

500

20

127

620

20-26

650

20-33

569

352.5

470

694


ASNE B16.5/JIS B2220(單位:mm)

DN

NPS

L1

PN1.0MPa

PN1.6MPa

D2

H1

H2

A

對夾

D1

Z-d

D1

Z-d

40

1 1/2

40

98.5

4-16

105

4-19

70

60

90

78

50

2

43

120.5

4-19

120

4-19

90

70

112

96

65

2 1/2

46

139.5

4-19

140

4-19

110

80

125

112

80

3

46

152.5

4-19

150

8-19

130

89

135

130

100

4

52

190.5

8-19

175

8-19

148

105.5

142

150

125

5

56

216

8-22

210

8-23

181

121

165

178

150

6

56

241.5

8-22

240

8-23

202

145

180

206

200

8

60

298.5

8-22

290

12-23

263

177

228

260

250

10

68

362

12-25

355

12-25

313

205

278

317

300

12

78

432

12-25

400

16-25

368

235

295

367

350

14

78

476

12-29

445

16-25

415

260

341

466

400

16

102

540

16-29

510

16-27

484

299

390

495

450

18

114

578

16-32

565

20-27

519

320

442

630

500

20

127

635

20-32

620

20-27

569

352.5

470

694
