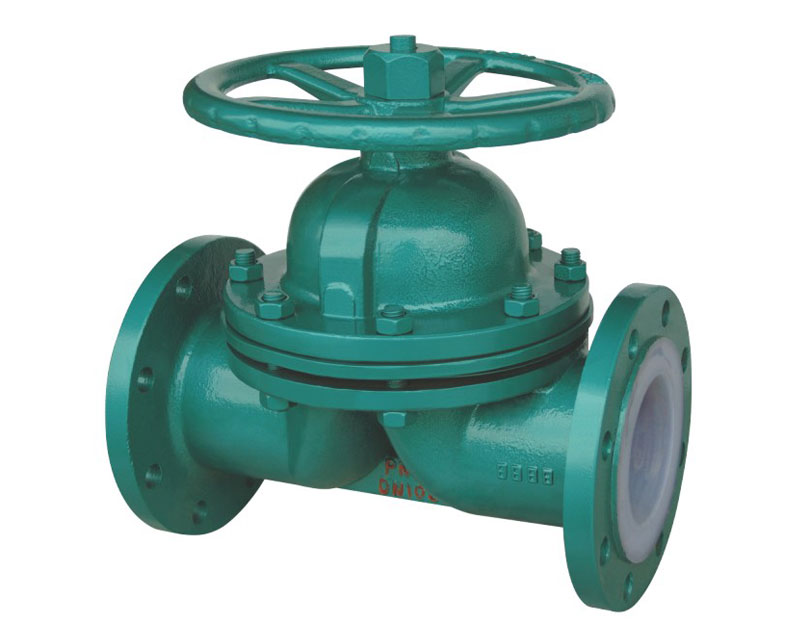

襯氟隔膜閥

http://www.itianheng.com/uploadfiles/211.149.195.244/webid348/source/201608/147028680630.jpg
  • 聯系我們 :
  • 固話:0523-87481899
    手機:13852635959
  • 分享到:
  • 立即訂購+
    • 襯氟隔膜閥


簡介

襯氟隔膜閥是一種特殊形式的截?cái)嚅y,出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜,把閥體內腔與閥蓋內腔及驅動部件隔開,故稱隔膜閥。

最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開,使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕,省去了填料密封結構,且不會產生介質外漏。

1、采用橡膠或塑料等軟質密封制作的隔膜,密封性較好。由于隔膜為易損件,應視介質特性而定期更換。

2、受隔膜材料限制,隔膜閥適用于低壓和溫度相對不高的場合。

3、隔膜閥按結構形式可分為:屋式、直流式、截止式、直通式、閘板式和直角式六種;連接形式通常為法蘭連接;按驅動方式可分為手動、電動和氣動三種,其中氣動驅動又分為常開式、常閉式和往復式三種。

4.一般不宜用于溫度高于60度及輸送有機溶劑和強氧化介質的管路中,也不宜在較高壓力的管路中使用

隔膜閥是在1.3×10-5~2.5X106Pa的流體系統中用來開啟或隔斷氣流的閥門。


襯氟隔膜閥相關產品:氣動襯氟球閥 襯氟電動球閥 襯四氟蝶閥




襯氟隔膜閥其他信息

技術性能規范:

設計標準

HG/T 3704,GB/T 12239

MSS-SP-88

結構長度

HG/T 3704,GB/T 12221

EN 558-1

法蘭形式尺寸

HG/T 20592,GB/T 9119

ASMEB 16.5,JISB2220

檢驗與試驗

GB/T 13927,JB/T 9092

API 598

公稱壓力(MPa)

0.6

1.0

1.6

150Lb

實驗壓力(MPa)

殼體試壓

0.9

1.5

1.5

1.5

高圧密封

0.66

1.1

1.1

1.1

低壓密封

0.6

0.6

0.6

0.6

適用溫度(℃)

PFA:-30-200    FEP:-30-150    GXPO:-10-80

適用介質

鹽酸、硝酸、氫氟酸、液氯、硫酸、王水等強腐蝕性介質

注:襯氟閥門殼體試壓和密封按照上表測試,僅參考通用閥門測試標準。

90度開啟時CV值:

通徑

25

40

50

80

100

150

200

300

150LB

17

39

70

180

305

712

1011

2435

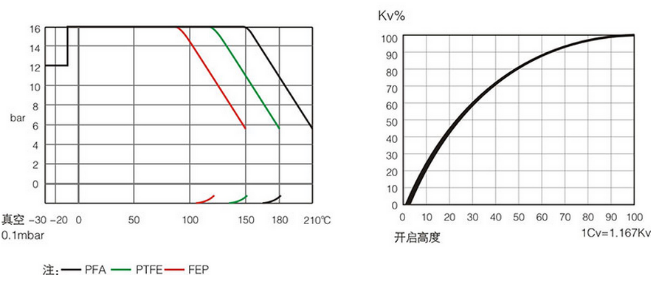

壓力溫度曲線流量特性圖


襯氟隔膜閥產品優點:

產品連接件少,整體剛性好

截流速度快

開啟限位方便、靈活、精確

閥體整體結構比較小,便于安裝和維修

閥體與閥瓣外表包襯氟塑料,完全隔離介質與鋼件接觸,避免了閥體受腐蝕




襯氟隔膜閥結構圖


結構特點:



襯氟隔膜閥注意事項:
使用溫度不允許超過規定范圍
使用介質不允許有較硬顆粒,以免壓傷密封面,影響閥門密封
隔膜片升降次數不宜太多,以免損壞隔膜片,影響密封性能
流量小




連接尺寸及重量表

HG/T 20592 PN6(單位:mm)

DN

L

D

D1

D2

Z-d

f

b

H

H1

D0

Wt(Kg)

15

125

80

55

40

4-12

2

12

116

126

120

2.8

20

135

90

65

50

4-12

2

14

116

126

120

3

25

145

100

75

60

4-12

2

14

127

140

140

4.5

32

160

120

90

70

4-14

3

16

132

149

140

6.5

40

180

130

100

80

4-14

3

16

155

175

160

8

50

210

140

110

90

4-14

3

16

162

188

180

10

65

250

160

130

110

4-14

3

16

196

230

220

16

80

300

190

150

125

4-18

3

18

220

262

250

21

100

350

210

170

145

4-18

3

18

272

325

280

30

125

400

240

200

175

8-18

3

20

332

397

320

52

150

460

265

225

200

8-18

3

20

372

450

360

70

200

570

320

280

255

8-18

3

22

496

600

400

112

250

680

375

335

310

12-18

4

24

570

700

450

220


HG/T 20592 PN10

DN

L

D

D1

D2

Z-d

f

b

H

H1

D0

Wt(Kg)

15

125

95

65

45

4-14

2

14

116

126

120

3

20

135

105

75

55

4-14

2

14

116

126

120

3.4

25

145

115

85

65

4-14

2

14

127

140

140

5.5

32

160

140

100

78

4-18

3

16

132

149

140

7

40

180

150

110

85

4-18

3

16

155

175

160

9

50

210

165

125

100

4-18

3

16

162

188

180

12.5

65

250

185

145

120

4-18

3

18

196

230

220

20

80

300

200

160

135

4-18

3

20

220

262

250

26

100

350

220

180

155

8-18

3

20

272

325

280

36

125

400

250

210

185

8-18

3

22

332

397

320

60

150

460

285

240

210

8-23

3

24

372

450

360

80

200

570

340

295

265

8-23

3

26

496

600

400

125

250

680

395

350

320

12-23

4

28

570

700

450

240
