金屬補償器

http://www.itianheng.com/uploadfiles/211.149.195.244/webid348/source/201608/147036290981.jpg
  • 聯系我們 :
  • 固話:0523-87481899
    手機:13852635959
  • 分享到:
  • 立即訂購+
    • 金屬補償器
    • 金屬補償器
    • 金屬補償器
    • 金屬補償器
    • 金屬補償器



產品簡介

波紋補償器主要用在各種管道中,它能夠補償管道的熱位移,機械變形和吸收各種機械振動,起到降低管道變形應力和提高管道使用壽命的作用。波紋補償器連接方式分為法蘭連接和焊接兩種。直埋管道補償器一般采用焊接方式波紋補償器是用以利用波紋補償器的彈性元件的有效伸縮變形來吸收管線、導管或容器由熱脹冷縮等原因而產生的尺寸變化的一種補償裝置,屬于一種補償元件。可對軸向,橫向,和角向位移的的吸收。


波紋補償器特點:

1、補償安裝誤差:由于管道連接過程中,系統誤差再所難免,波紋補償器較好的補償了安裝誤差。

2、良好的耐高溫、耐腐蝕性:選用的氟塑料、有機硅材料具有較好的耐高溫和耐腐蝕性能。

3、密封性能好:有比較完善的生產裝配系統,纖維補償器可保證無泄露。

4、體輕、結構簡單、安裝維修方便。

補償量計算:

1、計算公式:X=a*L*△T

2、x 管道膨脹量

3、a為線膨脹系數,取0.0133mm/m

4、L補償管線(所需補償管道固定支座間的距離)長度

5、△T為溫差(介質溫度-安裝時環境溫度)

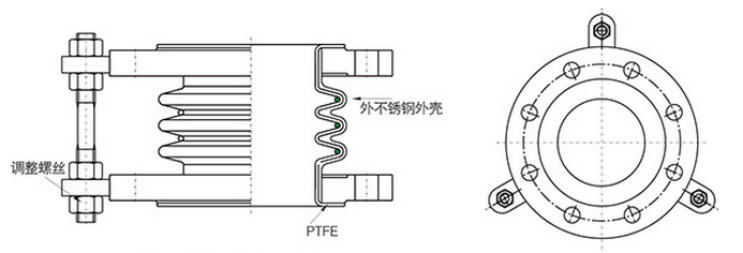

圖紙


金屬補償器

                              FJ型金屬復合補償器




金屬補償器參數表


HG/T 20592

DN

NPS

波數

設計長度L(mm)

軸向

補償量X(mm)

剛度KX(N/mm)

設計壓力MPa

0.6

1.0

1.6

0.6

1.0

1.6

32

1 1/4

3

100

12

10

8

192

298

476

40

1 1/2

3

100

15

12

10

208

342

648

50

2

3

100

15

12

10

209

467

859

65

2 1/2

3

110

16

12

9

216

568

1100

80

3

3

120

16

12

9

304

676

1287

100

4

3

120

19

15

12

466

831

1393

125

5

3

130

19

15

12

533

996

1682

150

6

3

140

18

15

12

637

1170

1980

200

8

3

150

36

29

24

427

702

1345

250

10

3

160

36

28

23

510

851

1649

300

12

3

170

45

36

30

442

724

1384

350

14

3

180

45

36

29

475

784

1508

400

16

3

200

44

35

28

530

882

1708

450

18

3

200

44

34

28

582

980

1902

500

20

3

220

43

34

28

640

1079

2102

600

24

3

240

73

50

38

540

1463

3202

700

28

3

280

73

48

40

290

815

1463

800

32

3

280

74

47

40

310

875

1585

900

36

3

300

74

46

39

333

985

1708

1000

40

3

300

78

44

34

368

1563

4044

1200

48

3

320

76

43



425

1843



1400

56

3

320

74

42



485

2128



1600

64

3

360

72

42



545

2410



1800

72

3

360

71

35



605

5218



2000

80

3

380

66

39



943

4173



2200

88

3

380

65

34



1027

7833





安裝維修保養


1、補償器在安裝前應先檢查其型號、規格及管道配置情況,必須符合設計要求。

2、對帶內套筒的補償器應注意使內套筒子的方向與介質流動方向一致,鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致。

3、需要進行“冷緊”的補償器,預變形所用的輔助構件應在管路安裝完畢后方可拆除,安裝過程中,不允許焊渣飛濺到波殼表面,不允許波殼受到其它機械損傷。

4、嚴禁用波紋補償器變形的方法來調整管道的安裝超差,以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。

5、管系安裝完畢后,應盡快拆除波紋補償器上用作安裝運輸?shù)狞S色輔助定位構件及緊固件,并按設計要求將限位裝置調到規定位置,使管系在環境條件下有充分的補償能力。

6、補償器所有活動元件不得被外部構件卡死或限制其活動范圍,應保證各活動部位的正常動作。




法蘭標準

GB、HG、SH、HGJ、JB、ANSL、JIS等標準。(用戶指定,請注明壓力等級)

制造、檢測標準:執行HG/T21637-1991標準,或客戶指定標準。




訂貨須知

1、訂貨時請注明產品尺寸、操作壓力及材質。

2、當需要其他標準法蘭、材質或操作壓力時,請?jiān)谟嗀洉r(shí)注明。


金屬補償器相關產品:襯四氟補償器

Tag:襯四氟補償器,襯氟補償器,金屬補償器
